Jak může sítotiskový stroj s plochým zdvihem řízený mikropočítačem zlepšit přesnost tisku a efektivitu výroby

Zelený OhmposkytujePlochý sítotiskový stroj řízený mikropočítačempro výrobce, kteří hledají konzistentní kvalitu tisku, spolehlivé polohování a efektivní produkci na rovném povrchu. Díky mikropočítačovému provozu, řízení s proměnnou frekvencí, pneumatickému nastavení lopatek a vakuové adsorpci podporuje toto poloautomatické zařízení řadu průmyslových tiskových aplikací.

Sítotiskový stroj s plochým zdvihem řízený mikropočítačem kombinuje elektronické ovládání a mechanickou přesnost pro tisk grafiky, textu a vzorů na ploché substráty. Jeho řídicí systém LCD, nastavitelná rychlost tisku, pneumatický stírací mechanismus a podtlaková plošina pomáhají operátorům řídit podmínky tisku a udržovat konzistentní výsledky. Green Ohm nabízí modely BS-5070S, BS-6090S a BS-80120S s maximálními tiskovými plochami v rozsahu od 500 × 700 mm do 800 × 1200 mm. Tyto konfigurace mohou sloužit výrobcům pracujícím s akrylem, kovovými plechy, obvodovými deskami, papírem, kartami, samolepicími nálepkami a dalšími plochými materiály. Výběr správného modelu vyžaduje vyhodnocení rozměrů substrátu, očekávaného objemu výroby, velikosti rámu obrazovky a dílenského vybavení.

Obsah

1. Co je sítotiskový stroj s plochým výtahem řízený mikropočítačem?

2. Jak stroj funguje?

3. Jaké funkce podporují stálou kvalitu tisku?

4. Jaké jsou hlavní technické specifikace?

5. Které materiály a aplikace jsou vhodné?

6. Jak byste si měli vybrat správný model?

7. Jak mohou podniky zlepšit efektivitu výroby?

8. Jaké postupy údržby pomáhají udržovat výkon?

9. Často kladené otázky

10. Závěr: Nalezení správného tiskového řešení

Co je sítotiskový stroj s plochým výtahem řízený mikropočítačem?

Sítotiskový stroj s plochým zdvihem řízený mikropočítačem je poloautomatický tiskový systém určený k přenosu inkoustu přes připravené síto na ploché nebo relativně tuhé materiály. Kombinuje řízený mechanismus zvedání síta s vratným tiskovým zdvihem, což výrobcům pomáhá vytvářet opakovatelné vzory na více obrobcích.

Na rozdíl od základního ručního vybavení tento stroj integruje mikropočítačový řídicí systém, LCD displej, funkce pohonu s proměnnou frekvencí, pneumatické ovládání lopatek a vakuovou adsorpční platformu. Tyto komponenty pomáhají operátorům řídit tiskové pohyby, upravovat pracovní podmínky a důsledněji umisťovat substráty.

Struktura s plochým zdvihem je zvláště důležitá, když výroba zahrnuje tvrdé ploché produkty, které vyžadují přesné umístění a kontrolovanou aplikaci inkoustu. Typické aplikace zahrnují reklamní panely, akrylové výrobky, plechy, elektronické součástky, dekorativní materiály a tištěné karty.

Zelený Ohm jako výrobce průmyslového tiskového zařízení představuje tuto řadu strojů ve třech konfiguracích. Každý model má jiné rozměry tisku a jmenovité produkční rychlosti, což umožňuje kupujícím porovnávat zařízení s požadavky na jejich produkt, místo aby se spoléhali na univerzální řešení.

Jak stroj funguje?

Stroj koordinuje pohyb obrazovky, nanášení inkoustu a umístění obrobku, aby vytvořil tištěný obraz. Pochopení provozní sekvence pomáhá výrobním týmům připravit vhodné obrazovky, uspořádat materiály a snížit chyby nastavení, kterým se lze vyhnout.

1. Připravte obrazovku:Vytvořte požadovanou šablonu rastru podle kresby, substrátu, inkoustu a procesu tisku.
2. Umístěte obrobek:Umístěte plochý materiál na tiskovou platformu a v případě potřeby použijte funkci vakuové adsorpce k jeho bezpečnému držení.
3. Zarovnejte obrazovku:Použijte dostupný nastavovací mechanismus ke správnému umístění obrazovky a vytvoření požadované registrace.
4. Nakonfigurujte tiskový cyklus:Nastavte vhodné provozní podmínky a upravte pohyb tisku a přítlak čepele podle požadavků úlohy.
5. Naneste inkoust:Škrabka se pohybuje po sítu a tlačí inkoust skrz otevřené oblasti šablony a na substrát.
6. Zkontrolujte výsledek:Než budete pokračovat s výrobní dávkou, zkontrolujte čistotu tisku, pokrytí, zarovnání a konzistenci.

Přesné nastavení závisí na složení inkoustu, sítotisku, povrchu substrátu, kresbě a požadované povrchové úpravě. Zkušební tisk se doporučuje před velkou produkční sérií, zejména při zavádění nového materiálu nebo při změně tiskového procesu.

Jaké funkce podporují stálou kvalitu tisku?

1. Řízení mikropočítačem s LCD displejem

Integrovaný mikropočítačový řídicí systém poskytuje LCD displej a operačně orientované rozhraní. Operátoři mohou pohodlněji spravovat pracovní funkce stroje a podporovat konzistentní postupy nastavení napříč opakovanými úlohami. Jasné ovládací prvky mohou také usnadnit naučení se rutinnímu provozu, ačkoli školení zůstává důležité pro bezpečné a efektivní používání.

2. Pohyb s proměnnou frekvencí zdvihu a tisku

Pro zvedací mechanismus a přenos tisku je použito elektrické řízení s proměnnou frekvencí. Nastavitelný pohyb pomáhá operátorům zvolit vhodné provozní rychlosti pro různé tiskové úlohy. Plynulý, opakovatelný pohyb je zvláště cenný, když je důležitá vizuální konzistence napříč šarží podobných produktů.

3. Pneumatická škrabka a seřízení inkoustové čepele

Škrabka a inkoustová čepel používají pneumatické ovládání s nezávislým nastavením tlaku pro čepele. To umožňuje operátorům přizpůsobit proces tisku různým podmínkám síta a inkoustu. Funkce sekundárního pneumatického zvedání čepele také podporuje výměnu sítové desky a demontáž nástroje, což usnadňuje rutinní nastavení.

4. Vakuová adsorpční platforma

Automatická vakuová adsorpční platforma pomáhá udržet ploché obrobky na místě během tisku. To je užitečné pro lehké nebo hladké materiály, které by se mohly během tisku posunout. V kombinaci s rukojetí pro nastavení zarovnání obrazovky platforma podporuje lépe kontrolované umístění a může pomoci snížit vady tisku související s pohybem.

5. Nastavitelná platforma a bezpečnostní prvky

Čtyřsloupová ruční zvedací plošina umožňuje operátorům nastavit výšku plošiny a pracovní vztah mezi sítem a substrátem. Green Ohm také popisuje bezpečnostní mechanismus v oblasti plošiny navržený tak, aby vrátil plošinu do původní polohy, když je aktivován příslušný ochranný mechanismus. Operátoři by si měli před výrobou prohlédnout dodané provozní pokyny a ověřit nainstalované bezpečnostní funkce.

• Mikropočítačové ovládání s LCD displejem.
• Přenos proměnlivé frekvence zdvihu a tisku.
• Pneumatické ovládání škrabky a inkoustové čepele.
• Automatická vakuová adsorpce obrobku.
• Jemné nastavení pro zarovnání obrazovky.
• Nastavení výšky platformy podle požadavků na nastavení.

Jaké jsou hlavní technické specifikace?

Porovnání technických specifikací je základním krokem při nákupu sítotiskového stroje s plochým zdvihem řízeného mikropočítačem. Následující údaje jsou založeny na třech modelech uvedených společností Green Ohm.

Poznámka: Hodnoty tlaku vzduchu jsou reprodukovány ze specifikací zveřejněných výrobcem, které uvádějí rozsah 5–8 bez jasného uvedení jednotky. Před objednáním si ověřte u dodavatele požadovanou tlakovou jednotku, elektrickou konfiguraci a podmínky instalace.

Jak byste měli interpretovat specifikace?

• Oblast tisku:Zkontrolujte skutečné rozměry kresby a počítejte s okraji potřebnými pro umístění obrazovky a nastavení produkce.
• Plocha síťového rámu:Ujistěte se, že vaše stávající nebo plánované rámy obrazovek odpovídají povoleným rozměrům stroje.
• Rychlost tisku:Uvedený údaj považujte za maximální referenční hodnotu, nikoli za garantovanou rychlost hotového výstupu pro každou úlohu.
• Rozměry platformy:Zkontrolujte velikost obrobku, požadavky na přípravky a prostor potřebný pro přístup operátora.
• Napájení a přívod vzduchu:Před uspořádáním instalace ověřte dílenskou kompatibilitu.

Další informace o konfiguraci produktu najdete na oficiální produktové stránce sítotiskového stroje s plochým zdvihem řízeného mikropočítačem.

Jaké materiály a aplikace jsou vhodné?

Plochý sítotisk se používá v odvětvích, kde je třeba na rovné povrchy nanášet grafiku, štítky, vzory nebo vrstvy funkčního inkoustu. Uvedené aplikace stroje pokrývají širokou škálu pevných a plochých výrobků, i když konečná vhodnost každé zakázky závisí na vlastnostech materiálu a nastavení procesu.

Před zahájením výroby otestujte zamýšlený substrát vybraným inkoustem, sítem a metodou vytvrzování. Tyto kontroly pomáhají potvrdit přilnavost, barevné krytí, registraci a konečný vzhled. U materiálů s nerovným povrchem nebo neobvyklými tloušťkami se o praktických limitech nastavení poraďte s dodavatelem.

Jak byste si měli vybrat správný model?

Nejvhodnější stroj nemusí být nutně ten největší nebo nejrychlejší. Praktický výběr by měl vyvážit rozměry produktu, velikost šarže, dostupný dílenský prostor a technické požadavky tiskového procesu.

Pro menší tiskové plochy zvolte BS-5070S

BS-5070S má maximální tiskovou plochu 500 × 700 mm a uvedenou maximální rychlost 1100 výtisků za hodinu. Možná by stálo za to vyhodnotit, kdy se vaše produkty vejdou do menšího formátu a váš pracovní postup upřednostňuje vyšší uvedenou rychlost cyklu.

Zvolte BS-6090S pro formát středního rozsahu

BS-6090S podporuje maximální tiskovou plochu 600 × 900 mm a uvedenou maximální rychlost 1000 výtisků za hodinu. Nabízí větší tiskovou plochu než BS-5070S při zachování odlišné rovnováhy mezi kapacitou obrobku a jmenovitou rychlostí.

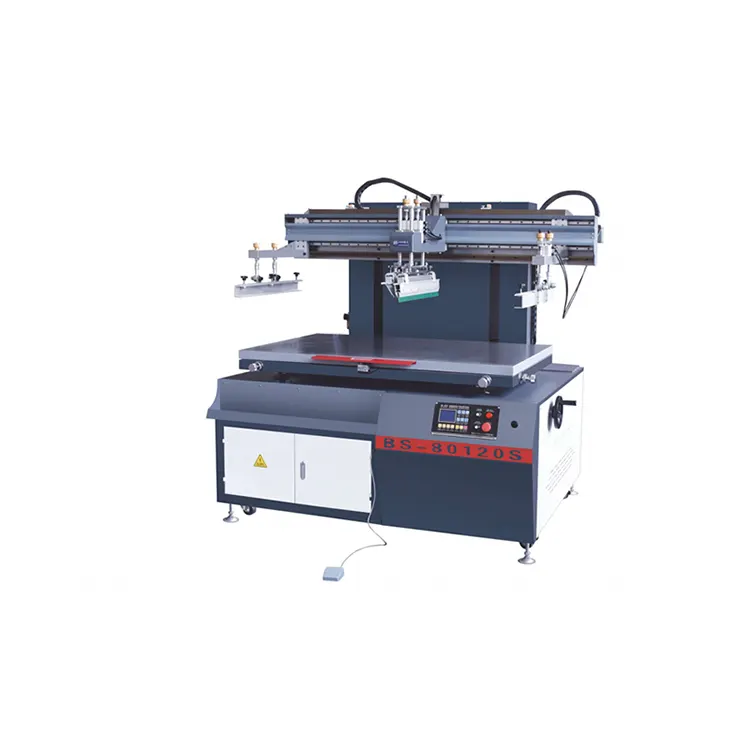

Pro větší ploché produkty zvolte BS-80120S

BS-80120S poskytuje maximální tiskovou plochu 800 × 1200 mm a maximální plochu rámu sítě 1000 × 1500 mm. Je to model, který zkoumá, kdy větší panely nebo substráty přesahují pracovní plochu menších konfigurací.

Kontrolní seznam nákupu

• Změřte největší obrobek a skutečnou tisknutelnou plochu.
• Potvrďte rozměry rámu obrazovky a požadavky na zarovnání.
• Identifikujte materiál substrátu, typ inkoustu a požadovanou povrchovou úpravu.
• Odhadněte realistický výrobní výstup, včetně nakládání, vykládání, kontroly a vytvrzování.
• Zkontrolujte dostupné elektrické napájení, stlačený vzduch, podlahovou plochu a přístup obsluhy.
• Požádejte o pokyny pro vzorový tisk a potvrďte podrobnosti instalace a školení obsluhy.
• Vyžádejte si písemnou nabídku, která specifikuje model, zahrnuté vybavení, dodací podmínky a poprodejní podporu.

Jak mohou podniky zlepšit efektivitu výroby?

Výkon zařízení je pouze jednou částí efektivní tiskové operace. Příprava práce, manipulace s materiálem, disciplína nastavení a kontroly kvality také ovlivňují, kolik přijatelných produktů může výrobní linka dodat.

Standardizujte postupy nastavení

Zarovnání obrazovky dokumentu, nastavení přítlaku čepele, příprava inkoustu a umístění substrátu pro opakované úlohy. Opakovatelný proces nastavení snižuje zbytečné seřizování a pomáhá operátorům identifikovat odchylky dříve.

Organizovat manipulaci s materiálem

Uspořádejte příchozí substráty a hotové výrobky tak, aby je obsluha mohla nakládat a vykládat bez přerušení tiskového cyklu více, než je nutné. Pro jemné nebo snadno poškrábatelné materiály používejte vhodné přípravky a manipulační postupy.

Sledujte kvalitu prvního článku

Před pokračováním s plnou dávkou zkontrolujte počáteční vzorky. Zkontrolujte polohu tisku, konzistenci barev, pokrytí, přilnavost a všechna kritéria přijatelnosti specifická pro úlohu. Včasná kontrola může snížit náklady na odhalení vad po vytištění mnoha produktů.

Změřte skutečný výrobní výkon

Uvedená maximální rychlost je užitečná pro počáteční srovnání, ale skutečný výkon výroby také závisí na době plnění, přípravě síta, vlastnostech substrátu, kontrole a následném sušení nebo vytvrzování. Zaznamenávejte skutečné dobré jednotky za hodinu, abyste stanovili realistickou kapacitu a identifikovali úzká místa.

Pro výrobce rozšiřující stávající linku porovnejte provozní cyklus stroje s kapacitou předřazeného zařízení pro přípravu materiálu a následného dokončovacího zařízení. Na vyváženém pracovním postupu často záleží více než na rychlosti jednotlivého stroje.

Jaké postupy údržby pomáhají udržovat výkon?

Rutinní údržba pomáhá zachovat konzistenci tisku, zkracuje prostoje, kterým se lze vyhnout, a podporuje bezpečný provoz. Dodržujte dodaný plán údržby stroje a pokyny výrobce, než abyste se spoléhali pouze na obecný kontrolní seznam.

• Vyčistěte oblast tisku:Odstraňte zbytky inkoustu a nečistoty pomocí čisticích prostředků kompatibilních s obrazovkou, součástmi stroje a inkoustovým systémem.
• Zkontrolujte škrabku a inkoustovou čepel:Zkontrolujte opotřebení, poškození, znečištění nebo nerovné okraje, které by mohly ovlivnit přenos inkoustu.
• Zkontrolujte vakuovou plošinu:Udržujte přidržovací povrch a vakuové otvory volné a prozkoumejte jakoukoli ztrátu přidržovacího výkonu.
• Zkontrolujte pohyblivé součásti:Sledujte vodicí lišty, zvedací mechanismy, upevňovací prvky a součásti převodovky podle pokynů výrobce pro údržbu.
• Zkontrolujte pneumatická připojení:Zkontrolujte netěsnosti nebo nepravidelný provoz a udržujte přívod vzduchu v potvrzeném provozním rozsahu.
• Ověřte zarovnání:Po změnách nastavení, údržbě nebo změně rozměrů produktu znovu zkontrolujte umístění obrazovky.
• Dodržujte bezpečnostní postupy:Před údržbou izolujte napájení a uloženou pneumatickou energii podle potřeby a nikdy neobcházejte bezpečnostní zařízení.

Uchovávejte záznamy o čištění, úpravách, výměně součástí a opakujících se závadách tisku. Tyto záznamy pomáhají týmům údržby identifikovat vzory a plánovat servis dříve, než menší problémy naruší výrobu.

Často kladené otázky

1. K čemu se používá sítotiskový stroj s plochým zdvihem řízený mikropočítačem?

Je určen pro poloautomatický sítotisk na ploché materiály jako je papír, akryl, plechy, desky plošných spojů, filmové spínače, samolepicí samolepky, karty a dřevěné krabičky. Skutečná vhodnost závisí na substrátu, inkoustu, sítu a požadovaném procesu tisku.

2. Jaká je maximální rychlost tisku?

Zelený Ohm uvádí maximální rychlosti 1100 tisků za hodinu pro BS-5070S, 1000 tisků za hodinu pro BS-6090S a 900 tisků za hodinu pro BS-80120S. Skutečný výstup se liší podle nastavení, manipulace s materiálem, podmínek tisku a požadavků na kontrolu.

3. Je tento stroj plně automatický?

Ne. Uvedená řada plochých zdvihů je poloautomatická. Kombinuje mikropočítačové ovládání, pohyb s proměnnou frekvencí, pneumatické funkce čepele a vakuovou adsorpci, zatímco operátoři zůstávají zapojeni do manipulace s obrobkem a nastavení výroby.

4. Který model nabízí největší tiskovou plochu?

BS-80120S nabízí největší uvedenou tiskovou plochu 800 × 1200 mm, s maximální plochou rámu sítě 1000 × 1500 mm. Před výběrem modelu potvrďte celé rozměry obrobku a obrazovky.

5. Jaké napájení stroj vyžaduje?

Publikované specifikace uvádějí napájení 380 V. Jmenovitý výkon je 2,25 kW pro BS-5070S, 2,65 kW pro BS-6090S a 3,7 kW pro BS-80120S. Před instalací potvrďte přesnou elektrickou konfiguraci a požadavky na místo pomocí Green Ohm.

6. Jak vakuová platforma pomáhá zlepšit konzistenci tisku?

Podtlaková plošina pomáhá udržet obrobek na místě během tiskového zdvihu. Snížení pohybu substrátu může podpořit konzistentnější registraci, zejména při tisku na vhodné ploché materiály.

7. Co by měli kupující potvrdit před zadáním objednávky?

Kupující by si měli potvrdit tisknutelnou plochu, rozměry mřížkového rámu, skutečné výrobní požadavky, kompatibilní materiály, elektrické napájení, pracovní tlak vzduchu a jeho jednotku, rozsah dodávky, instalační opatření a poprodejní podporu. Testování vzorku se doporučuje, pokud kvalita tisku závisí na konkrétních kombinacích inkoustu a substrátu.

Závěr: Nalezení správného tiskového řešení

Sítotiskový stroj s plochým zdvihem řízený mikropočítačem může být praktickou volbou pro výrobce, kteří potřebují opakovatelný tisk na plochý povrch, nastavitelné provozní podmínky a podporu pro různé tuhé materiály. Jeho mikropočítačové řízení, převod s proměnnou frekvencí, pneumatické nastavení nožů a platforma vakuové adsorpce pomáhají operátorům řídit klíčové části tiskového procesu.

Modely BS-5070S, BS-6090S a BS-80120S společnosti Green Ohm nabízejí různé tiskové oblasti a jmenovité rychlosti pro řadu produkčních požadavků. Vyhodnocením rozměrů produktu, materiálové kompatibility, realistického výstupu, dílenského vybavení a potřeb údržby mohou kupující učinit informovanější rozhodnutí o zařízení.

Pokud porovnáváte konfigurace tiskových strojů nebo plánujete zlepšit svůj produkční pracovní postup, prozkoumejte sítotiskový stroj s plochým zdvihem řízený mikropočítačem od Green Ohm.Kontaktujte násdnes prodiskutujte svůj substrát, tiskovou oblast, výrobní cíle a technické požadavky a vyžádejte si radu při výběru vhodného modelu pro vaši firmu.
