Jak může elektronický hlubotiskový stroj s hřídelí zlepšit přesnost tisku a flexibilní efektivitu balení

Zelený OhmrozvíjíElektronický hřídelový rotační hlubotiskový strojpro výrobce, kteří hledají přesný vícebarevný tisk na flexibilní obalové materiály. Se servořízením, koordinovaným řízením napětí a přesným soutiskem barev toto zařízení podporuje konzistentní kvalitu tisku a efektivní výrobu z role do role.

Elektronický hřídelový rotační hlubotiskový stroj je navržen tak, aby poskytoval přesný, opakovatelný vícebarevný tisk na plastové fólie, papír a další kompatibilní materiály v rolích. Elektronickou koordinací hnacích systémů namísto spoléhání se pouze na tradiční mechanické hřídelové spoje pomáhá operátorům řídit pohyb pásu a soutisku barev v průběhu tiskového procesu. Tento článek vysvětluje, jak technologie funguje, její hlavní součásti, kompatibilní substráty, klíčové specifikace a praktické úvahy pro výběr zařízení. Zkoumá také, jak může konfigurace stroje Green Ohm podporovat výrobu flexibilních obalů a co by měli kupující posoudit, než investují do nové tiskové linky.

Obsah

1. Co je to elektronický hlubotiskový stroj s hřídelí?
2. Jak funguje technologie elektronické hřídele?
3. Které funkce ovlivňují výkon tisku?
4. Jaké materiály může stroj tisknout?
5. Jaké jsou hlavní technické specifikace?
6. Kde se toto tiskové zařízení používá?
7. Jak by si měli kupující vybrat správný stroj?
8. Jak mohou operátoři udržovat konzistentní výkon?
9. Často kladené otázky
10. Závěr

1. Co je to elektronický hlubotiskový stroj s hřídelí?

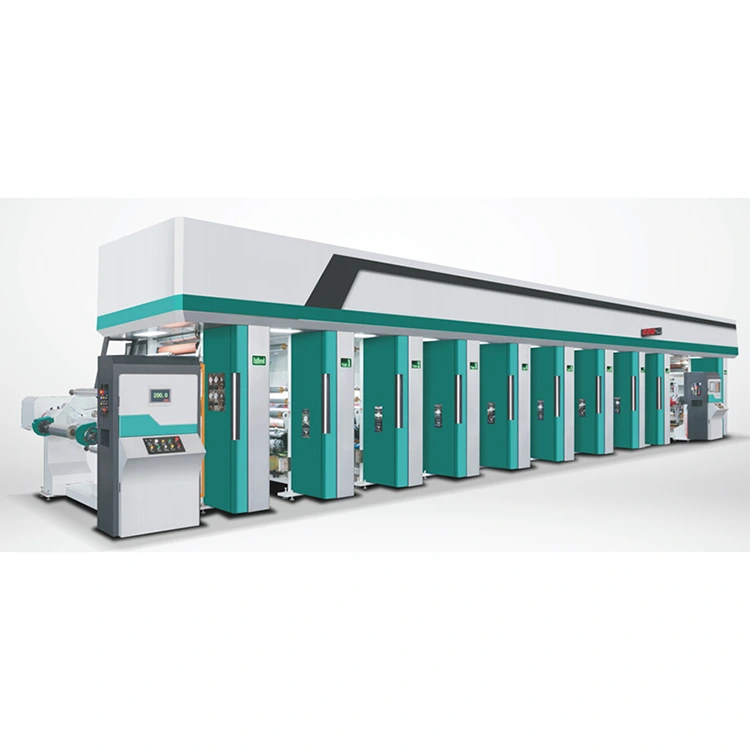

Elektronický hřídelový rotační hlubotiskový stroj je průmyslový tiskový systém, který využívá elektronicky koordinované pohony k řízení pohybu více tiskových jednotek. Kombinuje zavedený hlubotiskový proces s moderními servo a automatizačními technologiemi pro podporu přesného vícebarevného tisku na spojité role materiálu.

Při konvenčním hlubotisku přenášejí ryté válce inkoust na substrát, když prochází po sobě následujícími tiskovými stanicemi. Každý válec představuje určitou barvu nebo část obrázku. Přesná synchronizace mezi těmito stanicemi je nezbytná, protože i malá odchylka v pohybu webu může způsobit viditelnou barevnou odchylku.

Elektronické řízení hřídele koordinuje příslušné osy pohonu prostřednictvím řídicího systému, čímž pomáhá udržovat jejich požadovanou rychlost a polohové vztahy. Tento přístup může zjednodušit synchronizaci a nastavení ve srovnání s mechanicky propojenými uspořádáními v závislosti na konfiguraci stroje.

Zelený Ohm nabízí řešení pro elektronický hlubotisk určený pro vícebarevný tisk na plastové fólie, papír a další kompatibilní materiály v rolích. Jeho konfigurace kombinuje tisk řízený servopohonem, počítačovou registraci a řízení napětí, aby splnila praktické požadavky výroby flexibilních obalů.

2. Jak funguje technologie elektronické hřídele?

Proces tisku začíná, když odvíjecí jednotka podává roli substrátu do stroje. Pás prochází tiskovými stanicemi, kde ryté válce přenášejí barvu na materiál. Po každé tiskové fázi substrát prochází sušící sekcí, než se pokračuje do další stanice nebo převíjecí jednotky.

Elektronická koordinace podporuje tento proces synchronizací pohonů odpovědných za pohyb materiálu a obsluhu tiskových válců. Programovatelný logický kontrolér (PLC), servořízení tahu a nastavení registrace spolupracují, aby pomohly udržet stabilní výrobní podmínky.

1. Odvíjení:Role je namontována a substrát je přiváděn do stroje pod řízeným napětím.
2. Návod na webu:Materiál sleduje svou zamýšlenou dráhu tiskovou linkou, což pomáhá udržovat konzistentní umístění.
3. Přenos inkoustu:Gravírované tiskové válce přenášejí požadované vzory barvy na substrát.
4. Registrace barev:Ovládací prvky registrace koordinují pozice po sobě jdoucích barevných otisků.
5. Sušení:Sušící systém odstraňuje požadované množství rozpouštědla nebo vlhkosti v závislosti na inkoustovém systému a provozních podmínkách.
6. Přetáčení:Potištěný materiál je shromažďován do role pro následnou kontrolu, laminaci, řezání nebo konverzi.

Skutečná kvalita tisku závisí na více než na samotné elektronické synchronizaci. Konečný výsledek ovlivňuje stav válce, vlastnosti substrátu, složení inkoustu, podmínky sušení, nastavení stroje a postupy obsluhy.

3. Které funkce ovlivňují výkon tisku?

Řízení tisku řízené servomotorem

Servopohony umožňují koordinované řízení tiskových os a podporují přesné řízení rychlosti a polohy. Jsou-li správně nakonfigurovány, mohou pomoci snížit odchylky soutisku a učinit úpravy nastavení lépe zvládnutelné během vícebarevné produkce.

Řízení napětí v uzavřené smyčce

Ohebné fólie a tenký papír se mohou roztahovat, mačkat nebo posouvat, když je napětí pásu nestabilní. Popsaná konfigurace Green Ohm používá třímotorové řízení tahu s uzavřenou smyčkou ke koordinaci manipulace s materiálem. Vhodné nastavení napětí je nezbytné pro omezení pohybu pásu a zachování konzistentních rozměrů tisku.

Počítačová registrace barev

Vodorovné a svislé úpravy soutisku pomáhají sladit jednotlivé barevné dojmy. Funkce předběžné registrace mohou také podporovat nastavení před zahájením plné výroby. Tyto funkce jsou užitečné zejména pro detailní grafiku, jemný text a návrhy obalů, které vyžadují přesné zarovnání barev.

Dodávka inkoustu a sestava ostří doktora

Válec pro přenos inkoustu dodává inkoust do procesu tisku, zatímco stěrka odstraňuje přebytečný inkoust z povrchu válce. Green Ohm popisuje nezávisle poháněné uspořádání stíracích čepelí navržené pro usnadnění nastavení a výměny čepelí. Správný stav břitu a správa inkoustu pomáhají podporovat čistou reprodukci obrazu.

Integrované ovládání sušení a bezpečnosti

Sušící systém využívá řízený průtok vzduchu a řízení teploty pro podporu schnutí inkoustu. Funkce monitorování dotykové obrazovky a diagnostiky poruch mohou operátorům pomoci sledovat provozní podmínky a identifikovat problémy. Při tisku inkousty na bázi rozpouštědla zůstávají zásadní náležité větrání, manipulace s rozpouštědly a bezpečnostní opatření stroje.

• Elektronicky koordinované tiskové jednotky.
• Řízení napětí v uzavřené smyčce pro stabilitu webu.
• Horizontální a vertikální úpravy soutisku barev.
• Systémy přenosu inkoustu a stíracích čepelí navržené pro řízenou aplikaci inkoustu.
• Funkce sušení, monitorování a diagnostiky poruch stroje.

4. Jaké materiály může stroj tisknout?

Kompatibilita substrátu je klíčovým faktorem při výběru stroje pro rotační hlubotisk. Různé materiály mají různé vlastnosti v tahu, povrchové charakteristiky, tloušťky a požadavky na přilnavost inkoustu. Pro spolehlivé výsledky je nezbytná správná kombinace substrátu, rytiny, inkoustu a podmínek sušení.

Zelený Ohm uvádí následující materiálové řady pro konfiguraci elektronické hřídele:

Tyto rozsahy jsou parametry materiálu uvedené výrobcem, nezaručují, že každá třída může pracovat za stejných podmínek. Kupující by si měli před objednáním potvrdit zamýšlený substrát, systém inkoustu, tloušťku a výrobní požadavky.

5. Jaké jsou hlavní technické specifikace?

Následující tabulka shrnuje hlavní specifikace publikované pro elektronický rotační hlubotiskový stroj řady YG-8 Green Ohm. Hodnoty by měly být před nákupem potvrzeny podle aktuální nabídky a konečné technické dohody.

*Zveřejněná specifikace výrobce používá jednotky mm/min pro maximální mechanické rychlosti a rychlosti tisku. Výše uvedené hodnoty jsou vyjádřeny v m/min pouze jako provizorní interpretace uvedených hodnot. Před použitím těchto údajů pro plánování výroby ověřte správné jednotky a jmenovité provozní rychlosti přímo pomocí Green Ohm.

Model 850 mm může vyhovovat užším požadavkům na pás, zatímco modely 1 050 mm a 1 250 mm poskytují širší kapacitu substrátu. Vhodný model závisí spíše na rozměrech hotového balení, využití materiálu, rozvržení tisku, specifikacích válců a plánovaném výstupu než na samotné šířce pásu.

6. Kde se toto tiskové zařízení používá?

Elektronický hlubotisk je důležitý pro výrobce, kteří potřebují opakovatelnou grafiku v dlouhých výrobních sériích. Jeho vhodnost závisí na designu obalu, požadované kvalitě tisku, substrátu, inkoustovém systému a následném procesu konverze.

Flexibilní balení potravin

Potištěné fólie používané pro svačinové sáčky, obaly na cukrovinky, obaly suchých potravin a další flexibilní obaly často vyžadují konzistentní reprodukci barev a jasnou grafiku. Hotová obalová struktura musí také splňovat příslušné požadavky na styk s potravinami a obaly.

Balení spotřebního zboží

Náplňové balíčky pracích prostředků, obaly pro osobní péči a sáčky na produkty pro domácnost mohou používat vícebarevné potištěné fólie pro sdělení značky, informací o produktu a pokynů k použití.

Papírové obaly

Tam, kde jsou třída papíru a inkoustový systém kompatibilní, může hlubotisk podporovat dekorativní vzory, opakující se vzory a tištěné obalové materiály, které vyžadují konzistentní reprodukci obrazu.

Průmyslové flexibilní materiály

Některé aplikace průmyslového balení používají tištěné fólie pro identifikaci, informace o produktu nebo vizuální odlišení. Kupující by měli před výběrem tiskového procesu posoudit chemickou odolnost, výkon substrátu a požadavky na konečné použití.

U obalů, které budou později podrobeny laminaci, řezání nebo výrobě sáčků, by měla být kvalita tisku hodnocena společně s výkonem celé zpracovatelské linky.

7. Jak by si měli kupující vybrat správný stroj?

Výběr tiskového stroje zahrnuje více než jen srovnání maximální rychlosti nebo pořizovací ceny. Výrobní týmy by měly přizpůsobit vybavení jejich skutečným úlohám, očekávanému využití, provoznímu prostředí a možnostem údržby.

1. Potvrďte rozsah substrátu.Identifikujte typy fólií, tloušťky, třídy papíru, povrchové úpravy a jakékoli změny materiálu očekávané v budoucnu.
2. Definujte požadovanou šířku pásu.Vypočítejte použitelnou šířku tisku, okraje okrajů a využití materiálu pro rozvržení obalů, které vytvoříte.
3. Specifikujte barvu a požadavky na registraci.Potvrďte počet barev, složitost obrazu, toleranci registrace a metodu kontroly.
4. Vyhodnoťte realistickou rychlost výroby.Zeptejte se na očekávané rychlosti chodu s vaším substrátem, inkoustem, opakováním válce a podmínkami sušení, než se spoléhat pouze na maximální mechanickou rychlost.
5. Zkontrolujte řídicí systém.Vyjasněte konfiguraci serva, úpravu registrace, chování ovládání napětí, rozhraní operátora, alarmy a podporu při odstraňování problémů.
6. Zkontrolujte nástroje a potřeby instalace.Posuďte elektrickou kapacitu, ventilaci, energii sušení, podlahovou plochu, požadavky na odsávání a platné bezpečnostní předpisy.
7. Plánujte servis a školení.Potvrďte pomoc při instalaci, školení obsluhy, náhradní díly, preventivní údržbu a poprodejní opatření.

Před zadáním objednávky si vyžádejte podrobný technický návrh a tam, kde je to možné, sjednejte zkušební zkoušku s použitím reprezentativních materiálů a uměleckých děl. To pomáhá ověřit, zda je navrhovaná konfigurace vhodná pro skutečné produkční prostředí.

8. Jak mohou operátoři udržovat konzistentní výkon?

Rutinní údržba pomáhá snížit neplánované prostoje a chrání konzistenci tisku. Praktický program údržby by se měl řídit návodem k obsluze výrobce a zohledňovat intenzitu výroby, chemii inkoustu, typ substrátu a podmínky prostředí.

• Zkontrolujte tiskové válce:Zkontrolujte poškození, znečištění, opotřebení a problémy, které mohou ovlivnit přenos obrazu.
• Údržba nožů:Zkontrolujte hrany čepele, montáž, kontaktní podmínky a intervaly výměny.
• Ověřte nastavení napětí:Při změně specifikace materiálu nebo úlohy zkontrolujte napětí odvíjení, mezistanice a převíjení.
• Registrace monitoru:Zkontrolujte vyrovnání během spouštění, po změnách materiálu a během výroby.
• Vyčistěte součásti manipulující s inkoustem:Dodržujte schválené postupy pro cirkulaci inkoustu, odstraňování zbytků a manipulaci s rozpouštědly.
• Zkontrolujte sušicí systém:Sledujte proudění vzduchu, ovládání teploty, ventilaci a bezpečnostní blokování.
• Zkontrolujte pohony a ovládací prvky:Dodržujte doporučený plán kontrol pro servosystémy, senzory, komponenty PLC a elektrická připojení.
• Záznam provozních údajů:Dokumentujte opakující se závady, prostoje, plýtvání a úpravy, abyste podpořili neustálé zlepšování.

Při použití inkoustů na bázi rozpouštědla musí obsluha dodržovat pokyny výrobce stroje a platné požadavky na požár, ventilaci, emise a bezpečnost práce. Údržbu by měl provádět pouze náležitě vyškolený personál se zařízením umístěným v bezpečném stavu.

9. Často kladené otázky

Q1: Jaká je hlavní výhoda stroje pro rotační hlubotisk s elektronickým hřídelem?

Jeho hlavní předností je elektronicky koordinované řízení pohonu, které podporuje synchronizované tiskové jednotky a přesnou registraci barev. V kombinaci s vhodným řízením napětí a správným nastavením to může pomoci zlepšit konzistenci a zjednodušit úpravy ve vícebarevné produkci roll-to-roll.

Q2: Které materiály jsou kompatibilní se strojem Green Ohm?

Mezi uvedené materiály patří PET, nylon, PE, OPP, BOPP, CPP, PVC, celofán a papír ve specifikovaných rozmezích tloušťky nebo plošné hmotnosti. Skutečná kompatibilita závisí na jakosti materiálu, systému inkoustu, povrchové úpravě a konfiguraci stroje. Před nákupem si ověřte požadavky na zamýšlený substrát.

Q3: Jaká je maximální rychlost tisku řady YG-8?

Stránka produktu uvádí maximální mechanickou rychlost 420 a maximální rychlost tisku 400, ale publikovaná jednotka není v souladu s typickým průmyslovým zápisem rychlosti linky. Kupující by měli získat písemné potvrzení o správných jednotkách, jmenovitých podmínkách a očekávané rychlosti výroby od společnosti Green Ohm.

Q4: Jak si mohu vybrat mezi YG-8-850, YG-8-1050 a YG-8-1250?

Hlavním uvedeným rozdílem je maximální šířka pásu: 850 mm, 1 050 mm a 1 250 mm. Vyberte model podle rozměrů balení, rozvržení zakázky, využití substrátu a výrobních plánů. Ověřte také požadavky na podlahovou plochu, napájení a podmínky instalace.

Q5: Co bych si měl připravit, než požádám o cenovou nabídku?

Připravte si typ a tloušťku substrátu, šířku pásu, počet tiskových barev, kresbu nebo vzorek, požadavky na opakování válce, cílový výstup, systém inkoustu a očekávané následné procesy. Tyto podrobnosti pomáhají výrobci posoudit požadovanou konfiguraci a identifikovat technické otázky před dokončením nabídky.

10. Závěr

Elektronický hřídelový rotační hlubotiskový stroj může být cennou investicí pro výrobce flexibilních obalů, kteří vyžadují koordinovaný vícebarevný tisk, řízené napětí pásu a opakovatelnou registraci. Nejlepší výsledky pocházejí z přizpůsobení konfigurace stroje substrátu, kresbě, inkoustovému systému, požadavkům na sušení a skutečným cílům výroby. Řada YG-8 společnosti Green Ohm nabízí tři uvedené možnosti šířky pásu spolu se servořízením tisku, počítačovou registrací a integrovanými funkcemi pro manipulaci s materiálem. Než učiníte konečné rozhodnutí, ověřte si u výrobce technické specifikace, jednotky rychlosti výroby, výsledky tisku vzorků, požadavky na instalaci a poprodejní podporu. Chcete-li prodiskutovat své požadavky na substrát, porovnat dostupné konfigurace nebo požádat o cenovou nabídku na míru,kontaktujte násprostřednictvím produktové stránky stroje pro rotační hlubotisk s elektronickým hřídelem Green Ohm.
